新発売IP設備間の映像・音声の送受信に
AS NMOS
Link Node System
- Mac
- Win
- Linux
- ターンキー
複数のIP設備間で映像・音声の送受信を
「極めて簡単に」行えるソリューション
放送局のIP化が進む中、IP設備間の接続や既存設備との混在は大きな課題です。
特に各設備のベンダーが異なる場合、より困難を極めます。
AS NMOS Link Node Systemは、双方のIP設備に「仮想レシーバー」と「仮想センダー」を生成するだけで、この課題を極めてシンプルに解決。
IP設備を超えて制御ネットワークを接続することなく、スムーズな映像・音声の送受信を実現します。
従来の手法とは全く異なる、画期的な相互接続アプローチをご体感ください。
特許取得済
放送局のIP化、こんな課題に直面していませんか？
IP化における「相互接続の壁」
-
SDIからIPへ
スタジオ、マスター、CG、VTRなど、全設備のIP化が順次進行する。
-
マルチベンダーの現実
規模の大きい放送局では、1社単独での構築は不可能。各設備を別ベンダーが構築し、相互接続する必要がある。
-
段階的移行のジレンマ
既存の設備を維持しながら、順次IP化を進めなければならない。
その課題、「AS NMOS Link Node System」が解決します。
なぜ課題を解決できるのか？どんな仕組み？

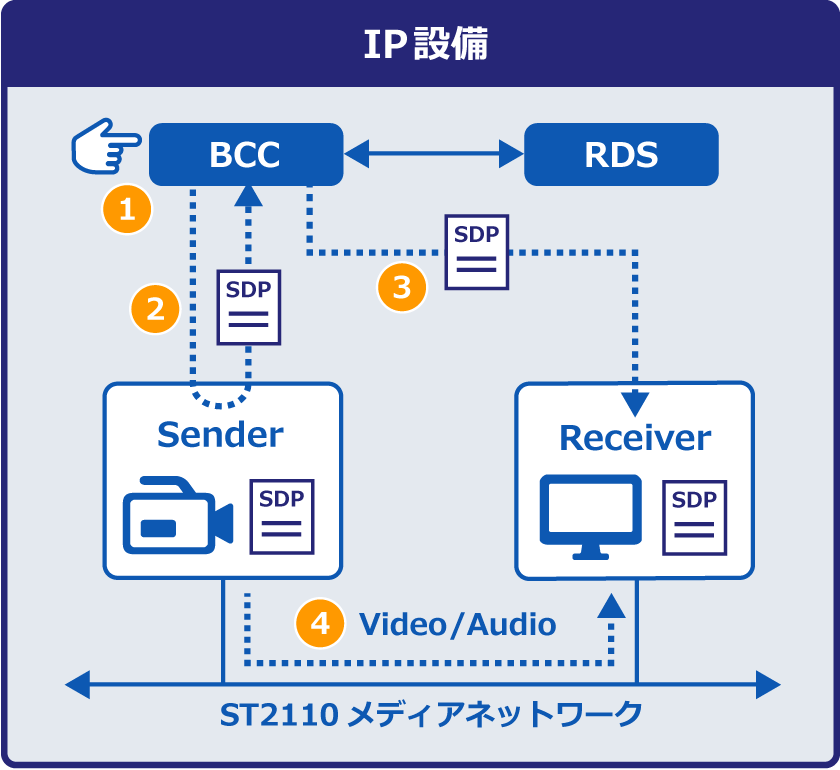

まず、「IP受信機が映像音声を受信する流れ」のおさらいです。
Receiverに対し、Senderの映像音声を受信するようブロードキャストコントローラー（BCC）のボタンを押す。
BCCは、SenderにSDP（IPアドレス情報などが記述されたファイル）を取りに行く。
BCCは、受け取ったSDPをReceiverに渡す（パッチする）。
Receiverは、SDPに記述された情報を元にそのアドレスの映像音声を受信する。
BCCによる「SDPの受け渡し」がポイントです。
「AS NMOS Link Node System」は、各IP設備の独立性を維持したまま、
IP設備間でこの基本プロセスを実現できるソリューションです。

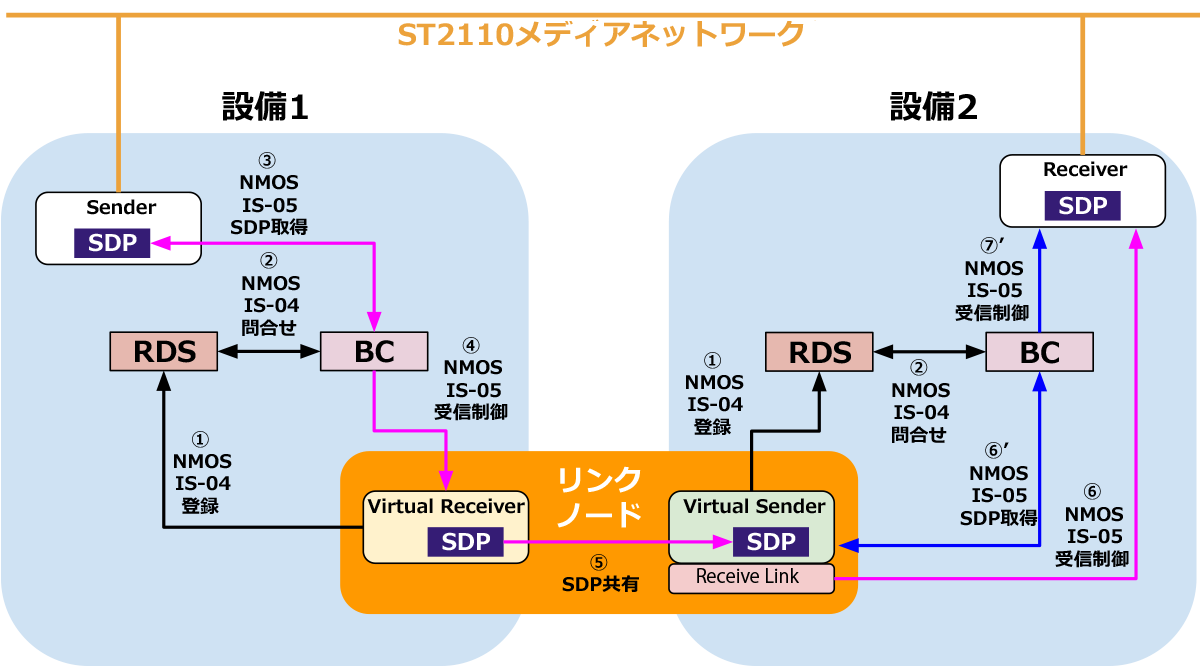

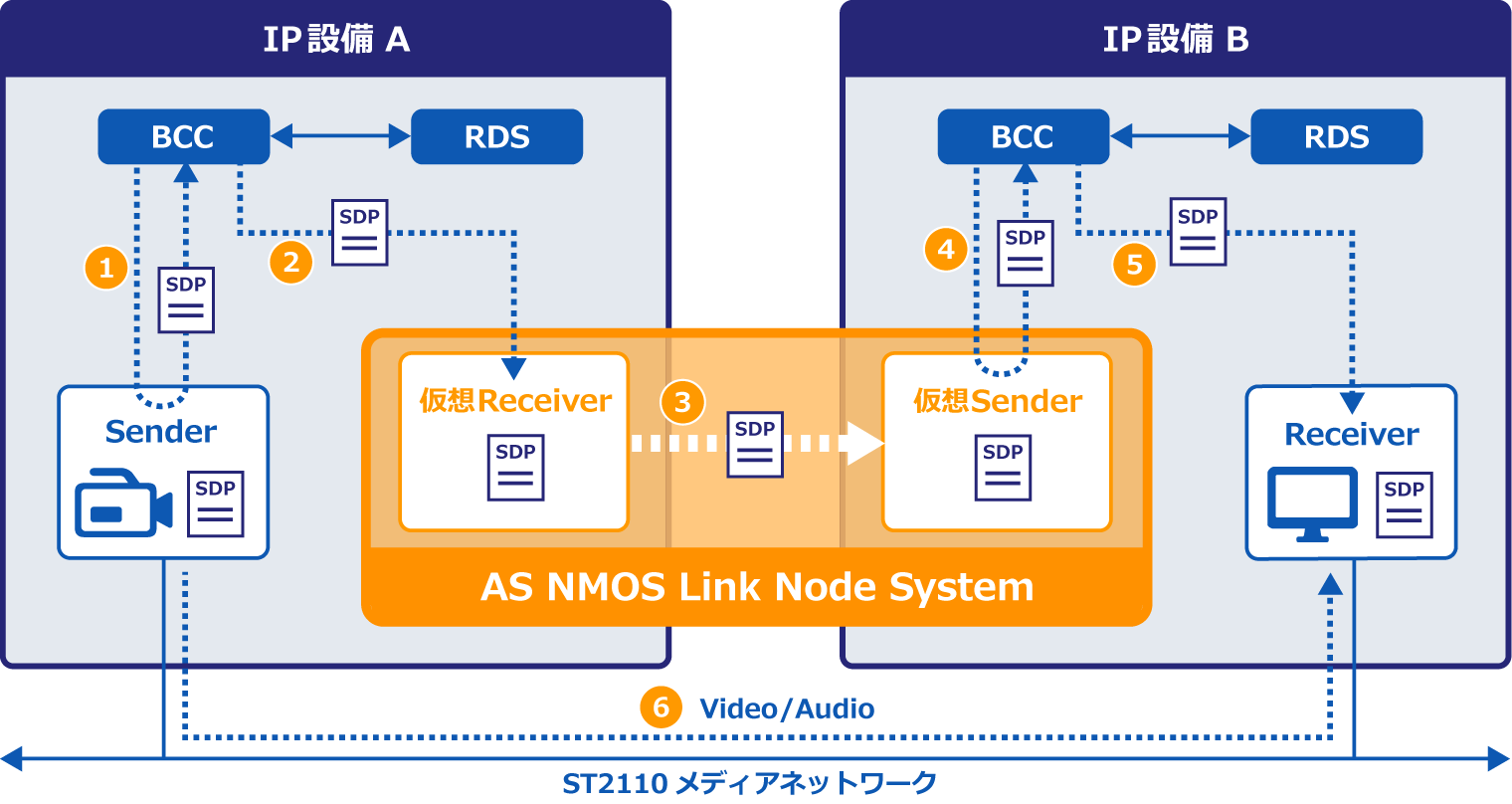

両IP設備に「仮想Receiver」と「仮想Sender」を生成。設備を超えたSDPの受け渡しにより映像・音声の送受信を実現します。
IP設備Aで、BCCはSenderにSDPを取りに行く。
BCCは、受け取ったSDPを仮想Receiverにパッチする。
仮想Receiverから仮想SenderへSDPが共有される。
IP設備Bで、BCCは仮想SenderにSDPを取りに行く。
BCCは、受け取ったSDPをReceiverにパッチする。
IP設備BのReceiverは、IP設備AのSenderの映像音声の受信が可能となる。

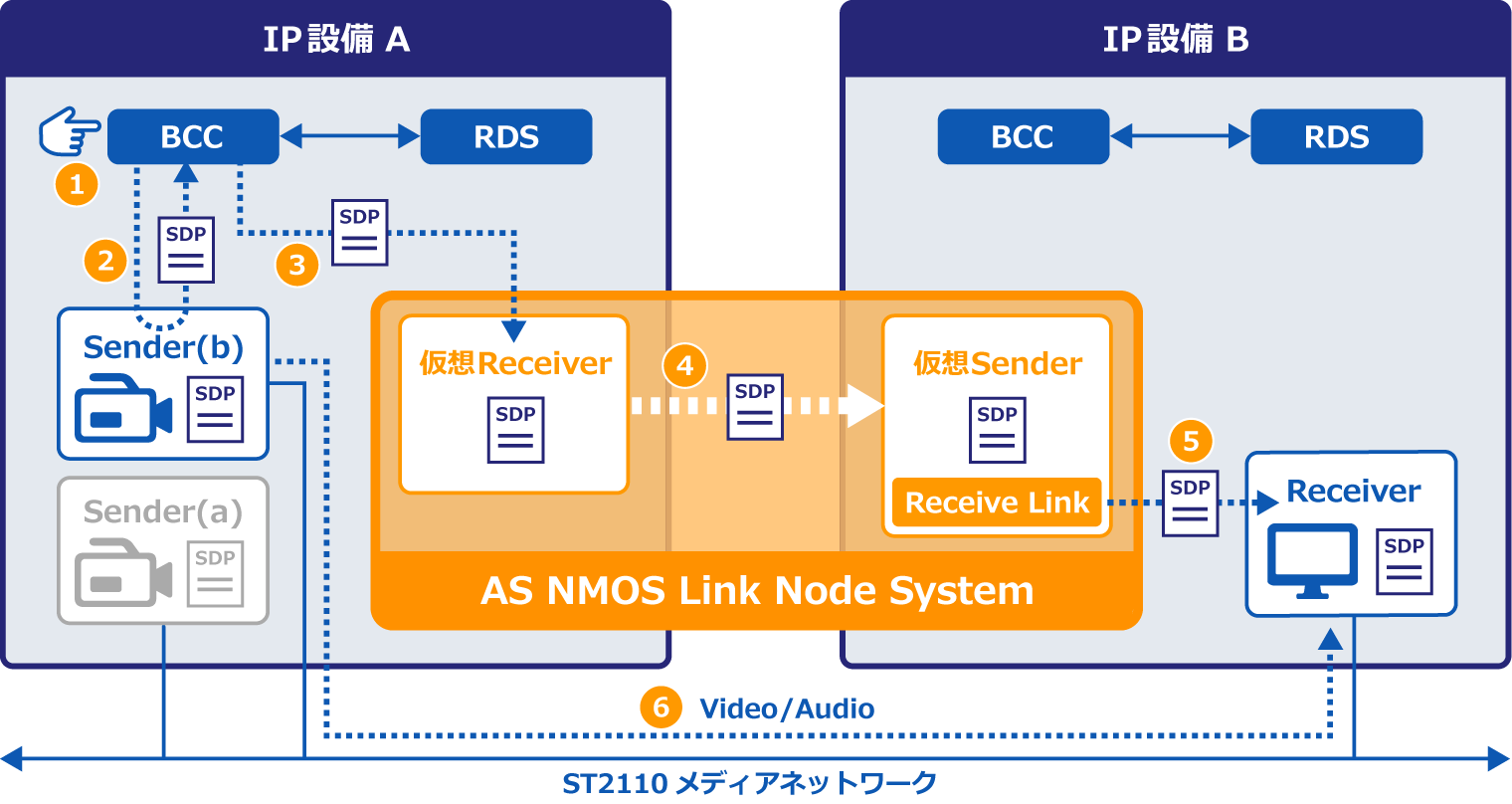

仮想Senderの「レシーブリンク機能」により、映像の送信元からの映像切り替えを実現します。
Senderを（a）から（b）に切り替えるようBCCのボタンを押す。
BCCは、Sender（b）にSDPを取りに行く。
BCCは、受け取ったSDPを仮想Receiverにパッチする。
仮想Receiverから仮想SenderへSDPが共有される。
仮想SenderのReceive Link機能が、現在受信中のReceiverに新しいSDPをパッチする。
IP設備BのReceiverは、IP設備Aで切り替えたSender（b）の映像音声の受信が可能となる。
なぜ AS NMOS Link Node Systemが選ばれるのか？
4つの大きなメリット
-
既存システムへの
設定変更は軽微仮想レシーバーを追加するだけで後付けが容易。大規模改修は不要です。
-
送信側で映像音声の
切り替えが可能レシーブリンク機能によりSDI同様の使い慣れた運用が可能です。
-
標準規格だけで
運用可能NMOSのみを使用。将来の設備更新・新機器連携も問題ありません。
-
各設備の
独立性を維持制御NWを設備間接続しないため「接続しない」という強固なセキュリティ選択が可能。
従来の方式との比較で見る、AS NMOS Link Node System の優位性
従来の方式における課題
-
従来の方式
① SDI変換方式- 遅延・高コスト
- 大量のケーブル
- 故障点の増加
-
従来の方式
② マルチキャストNAT方式- スイッチ独自仕様依存
- 運用管理が複雑
- 台数増で煩雑化
-
従来の方式
③ RDS同士の連携を行う方式- 制御NWの密な接続が必要
- シェア先増で負荷集中
- セキュリティリスク
AS NMOS Link Node System と従来の方式の比較
| AS NMOS Link Node System |
① SDI変換方式 | ② マルチキャスト NAT方式 |
③ RDS同士の 連携を行う方式 |
|
|---|---|---|---|---|
| 導入・運用難易度 | 低 | 低 | 高 | 中～高 |
| コスト | 低～中 | 低～高（系統数による） | 高 | 中 |
| 汎用性 |  |
 |
 |
|
| SDPの取得方法 | 仮想レシーバーと 仮想センダーが連携 |
GWがSDPを持つ | アドレス変換など かなり工夫が必要 |
BCCが設備間を超えて Senderから取得する |
| 設備間の制御NW接続 | 不要（リンクノード システムのみ接続） |
不要 | 不要 | 密な接続が必要 |
| 既存設備への適用 |  |
|
|
|
| リソースシェア | |
|
|
|
| 映像ソース側からの切り替え | 可 | 可 | 可だがショックあり | 不可 |
活用シーン
放送局内のあらゆるシーンでIP化を推進
-

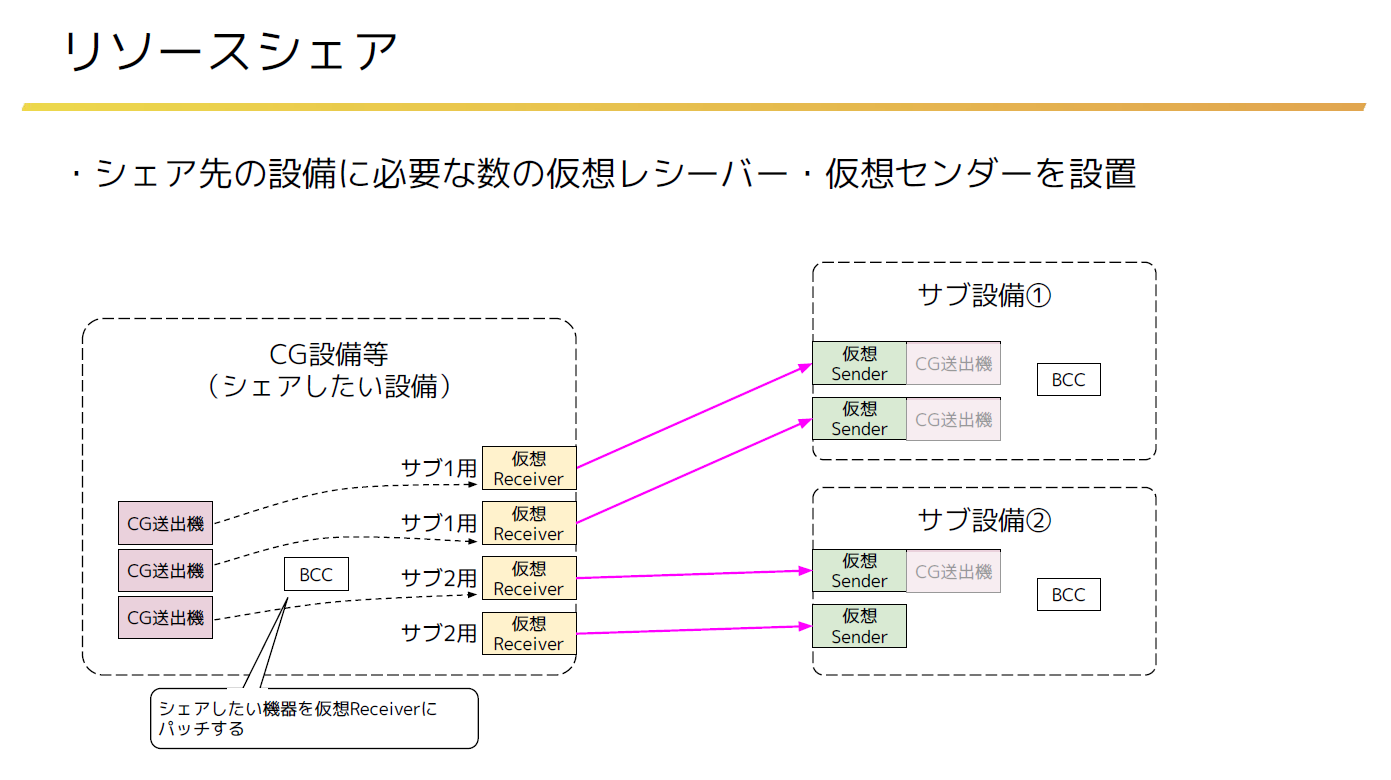

リソースシェア
CG・VTR設備などを各設備で共用・活用。
-

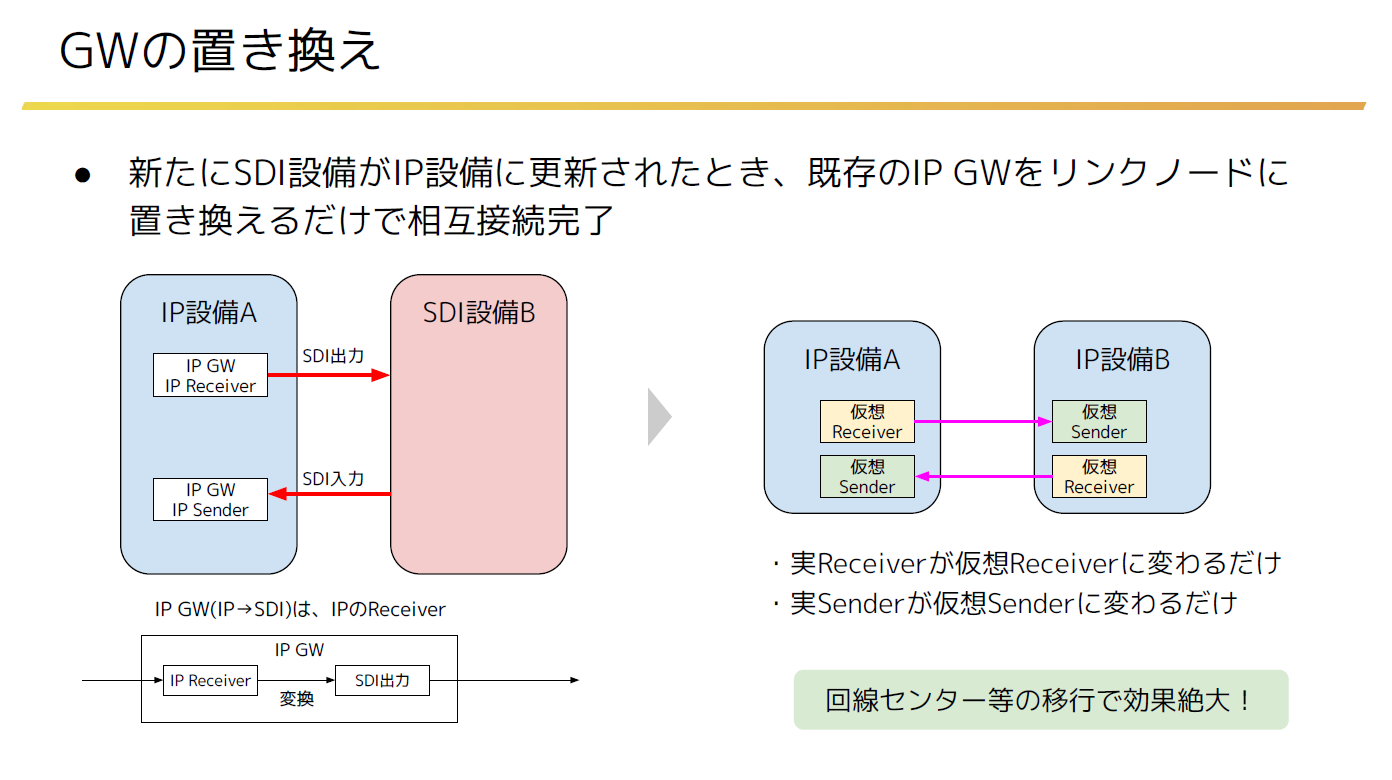

GWからの置き換え
SDIで接続していた設備がIP化する際、既存のGWをリンクノードシステムの仮想レシーバー・仮想センダーに置き換えるだけ。
-

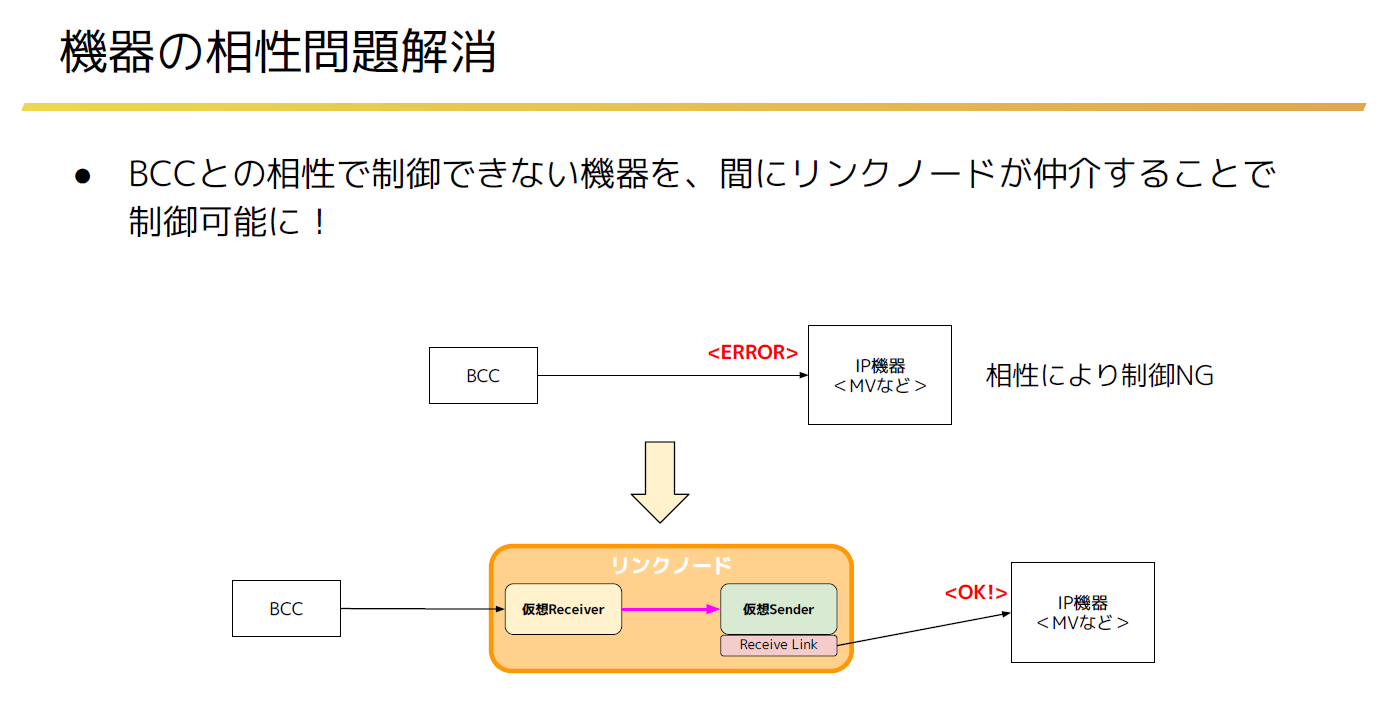

機器の相性問題の解消
BCCと相性の悪い機器もリンクノードシステムが仲介して制御可能に。
-

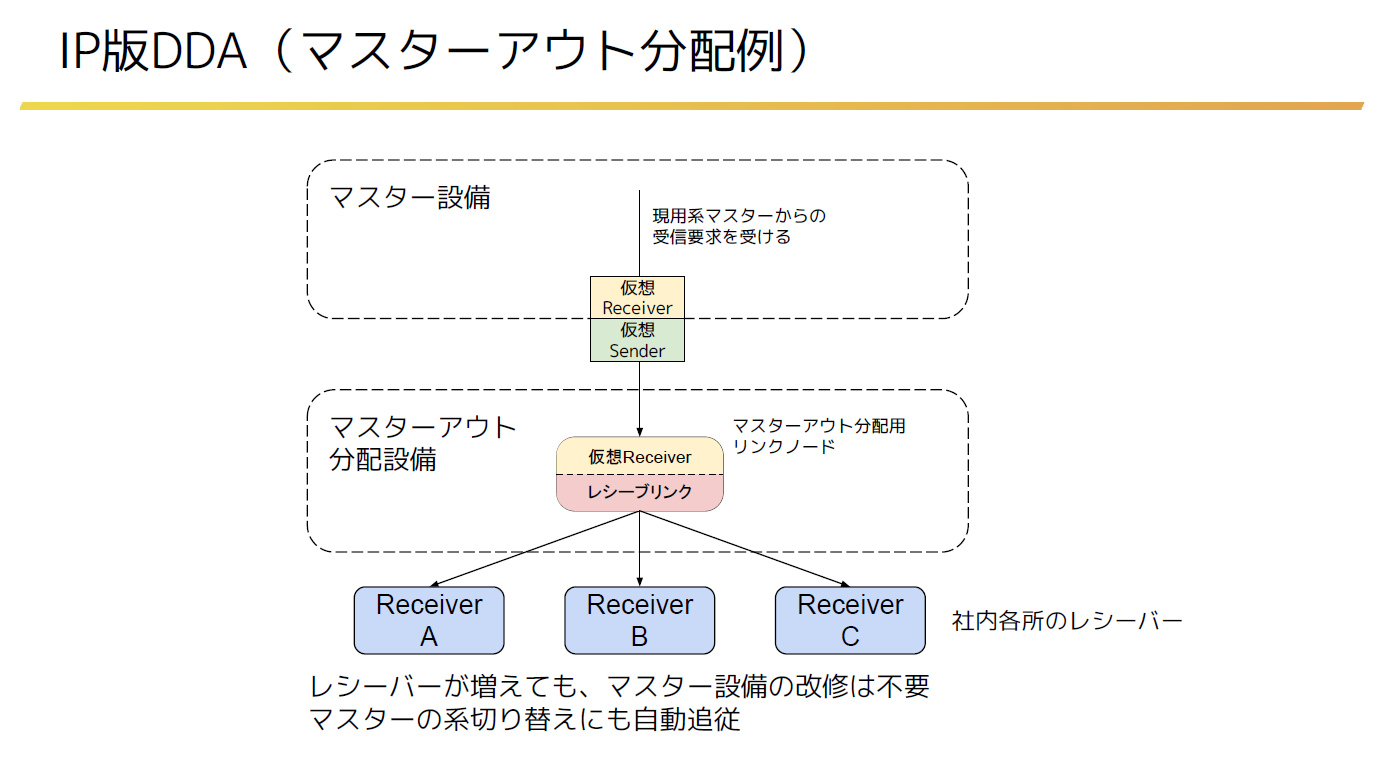

IP版DDA
ひとつのレシーバーへのパッチ制御を複数の機器へ伝搬。マスターアウトの局内分配などに。
-

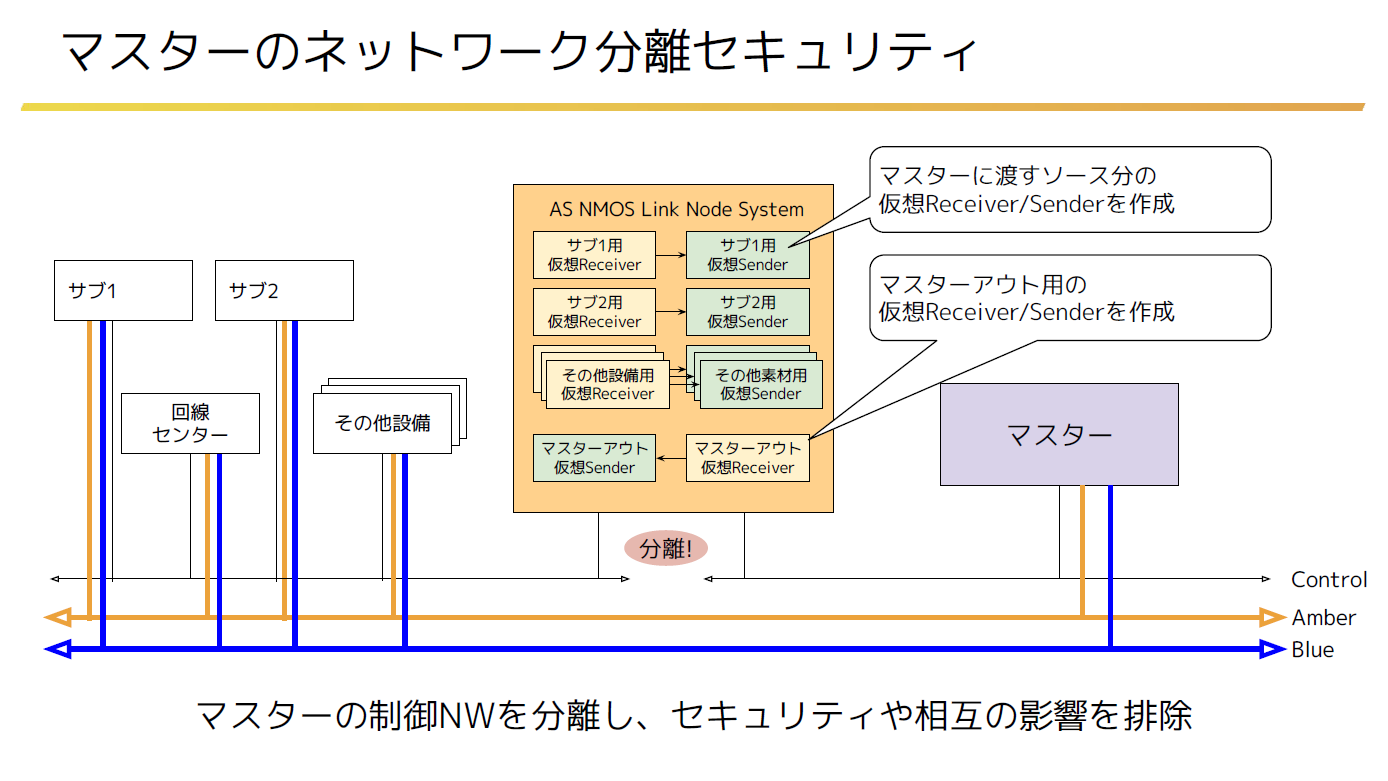

【応用編】マスターNW分離
制御NWを分離し、セキュリティの担保と相互影響の排除。（IPパビリオン2025では実際にマスターの分離デモを実施しました）
-

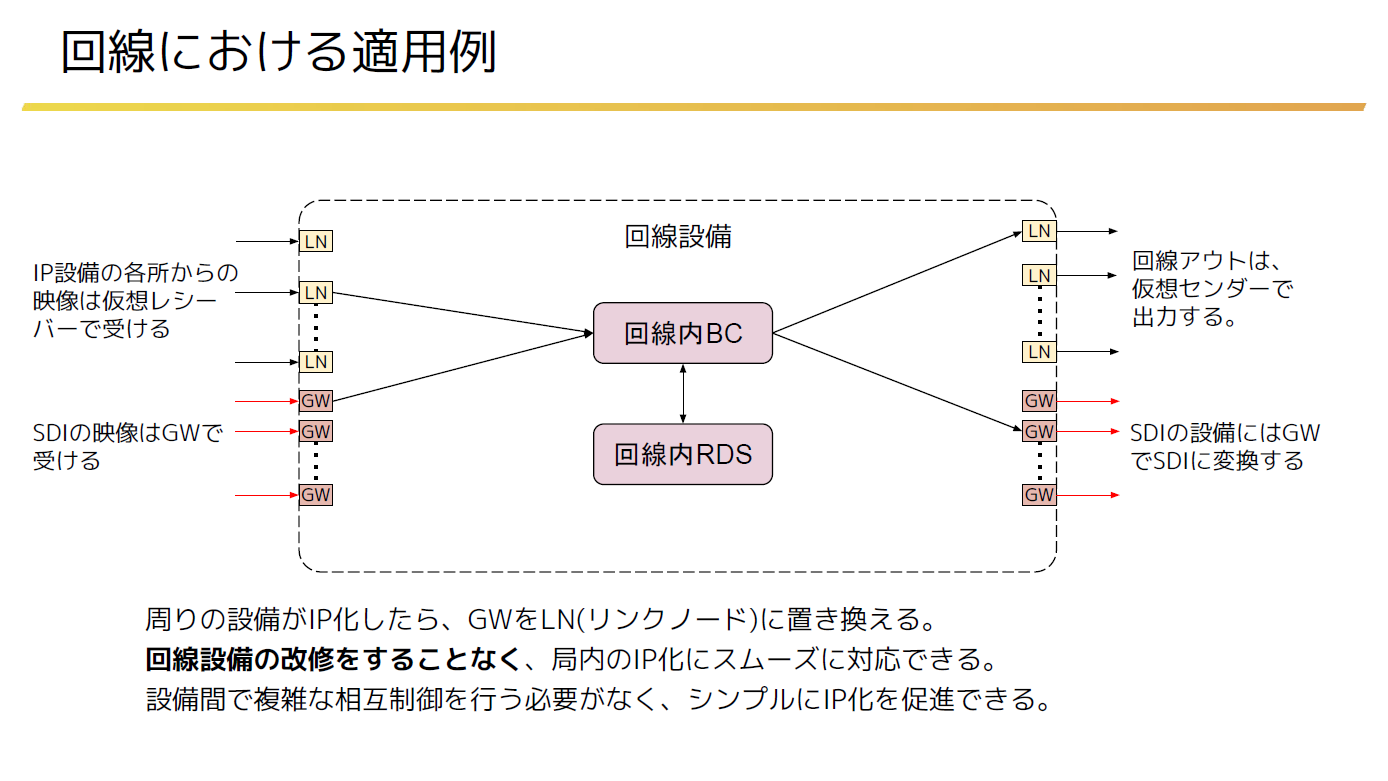

【応用編】回線センターのIP化
GWをリンクノードシステムの仮想レシーバー・仮想センダーに順次置き換えてオールIP放送局に。回線センター設備への改修は不要。
直感的な管理画面
管理は全てWebブラウザで完結。
ログインから仮想ノード作成、リンク設定まで直感的に行えます。
（画像クリックで拡大表示できます）

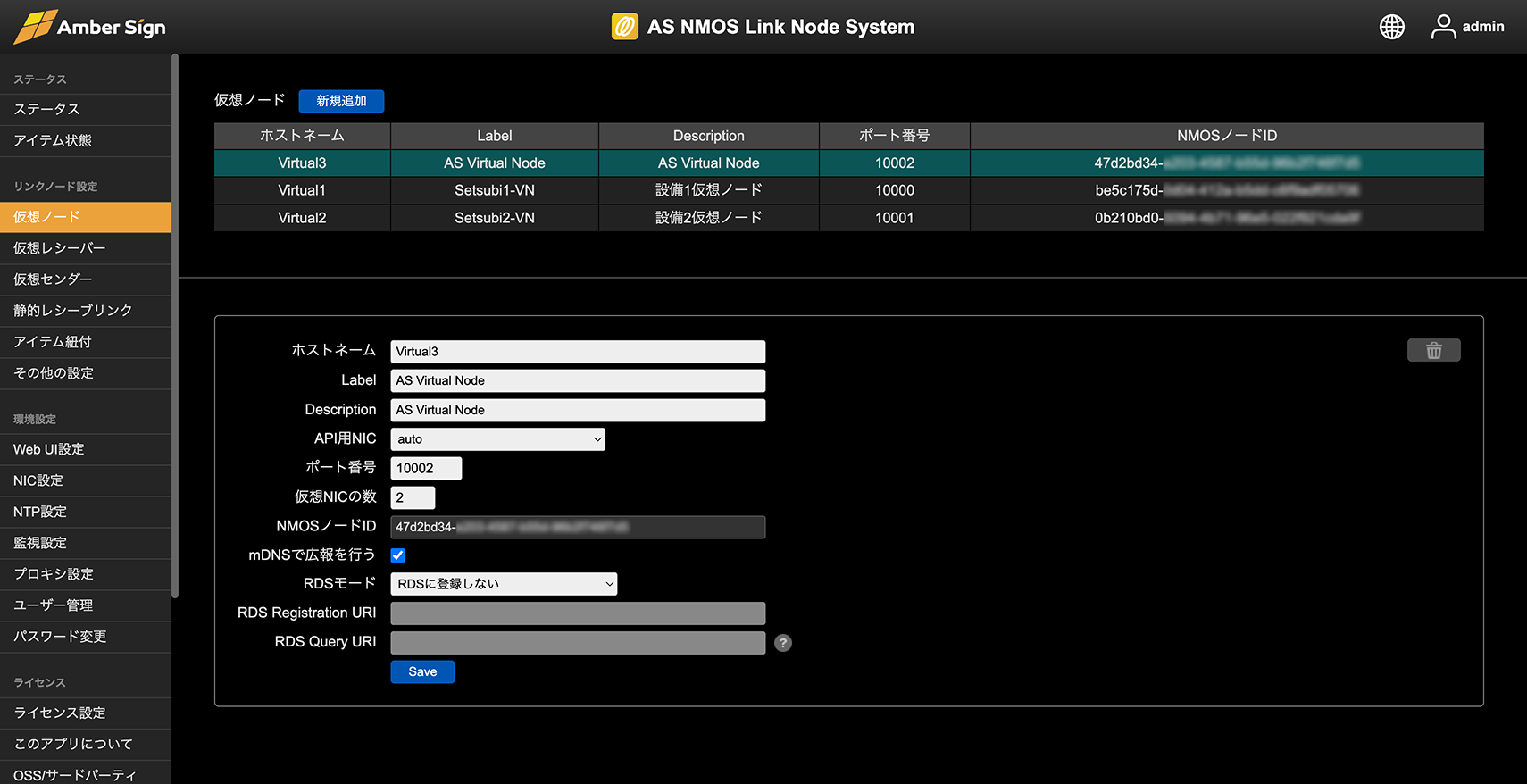

まず仮想ノードを作成します。仮想ノードはNMOS制御面のみに存在し、ノードのフリをします。

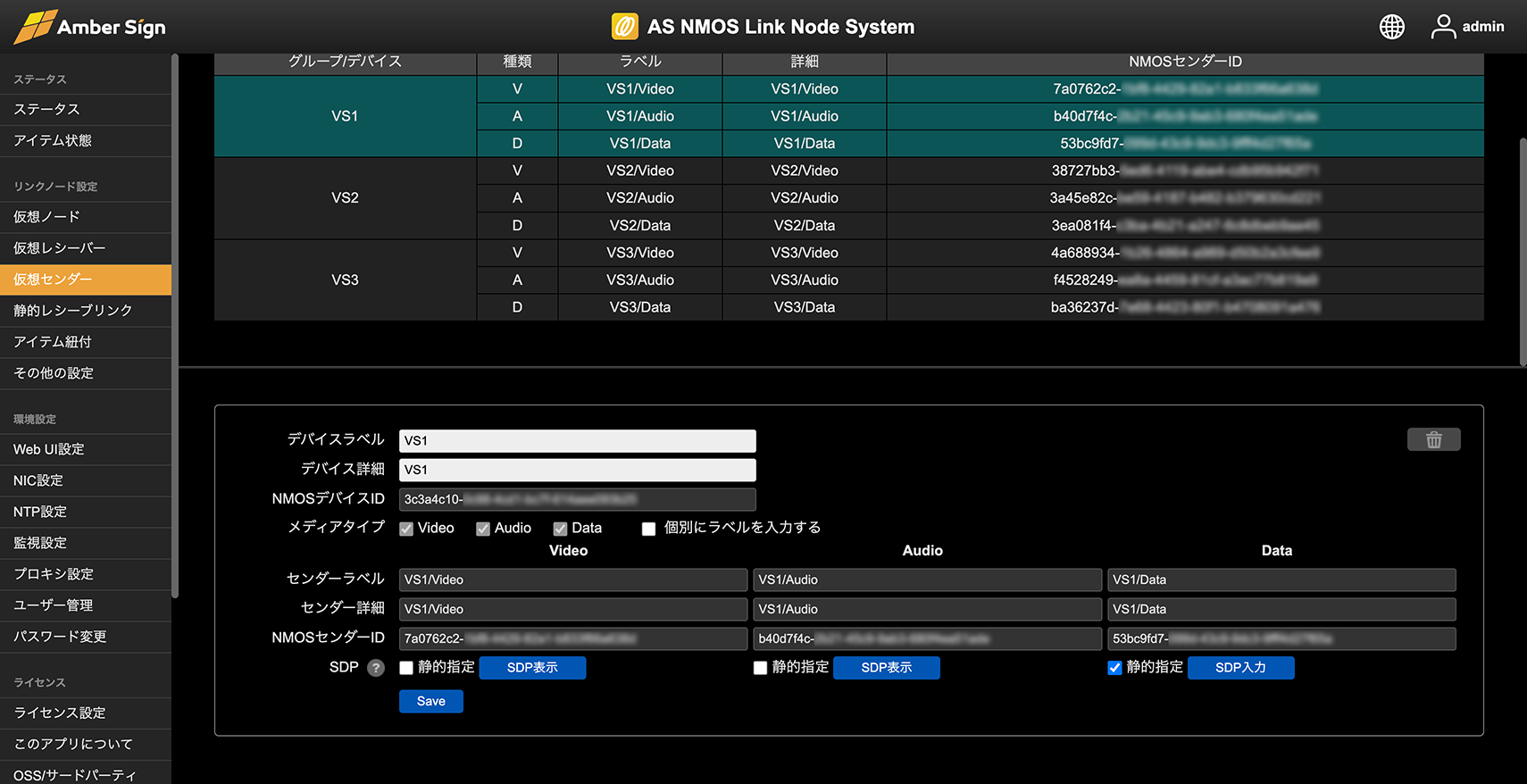

作成した仮想ノードにぶら下げる形で、仮想レシーバー・仮想センダーを作成します。仮想レシーバー・仮想センダーもNMOS上、受信機や送信機のフリをします。
作成した仮想レシーバー・仮想センダーを紐付け（リンク）します。リンクした仮想レシーバーと仮想センダーはSDPを共有するようになり、異なる仮想ノード間でリンクできるので設備を超えたSDPの受け渡しが可能になります。現在のリンク状況の確認も可能です。

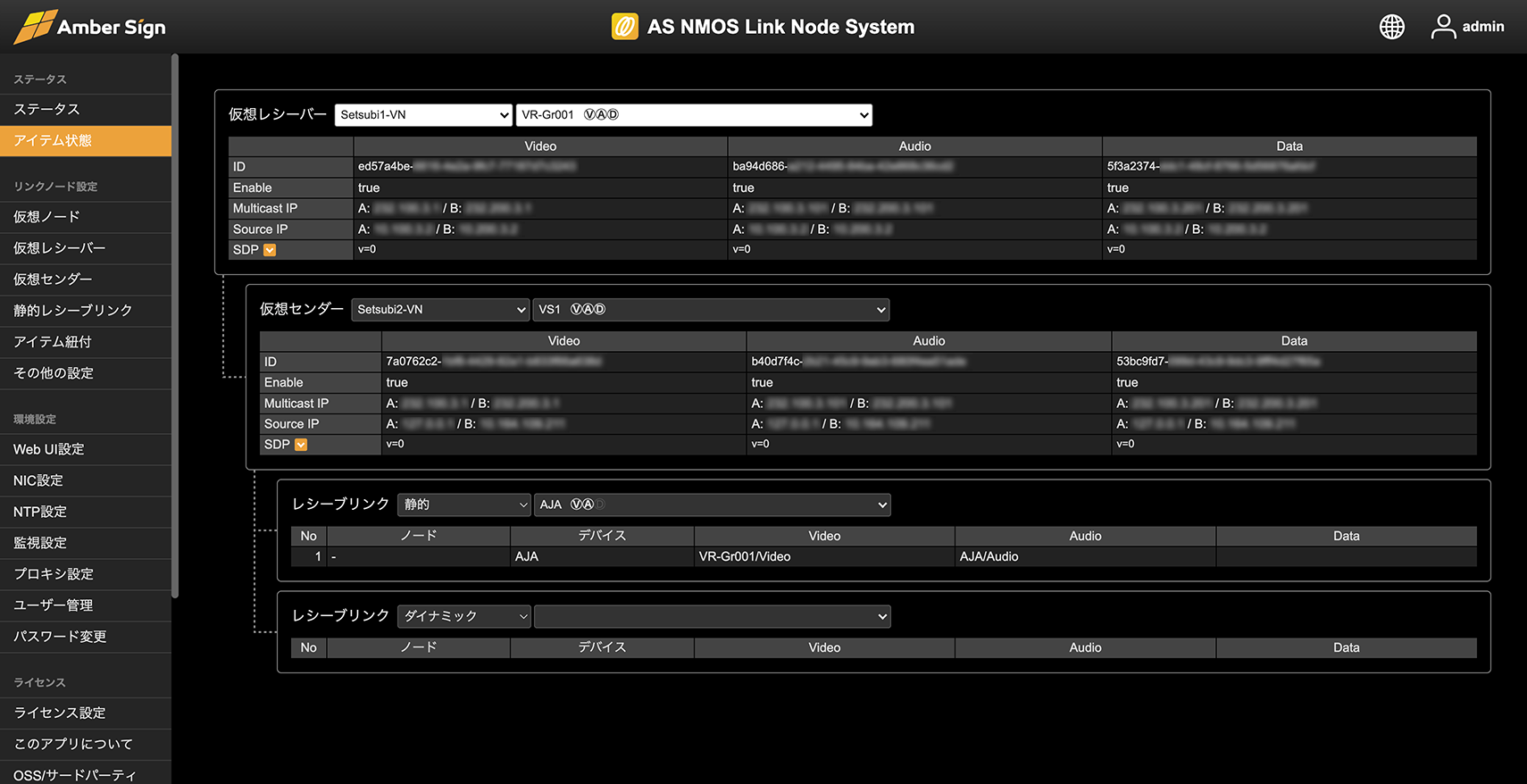

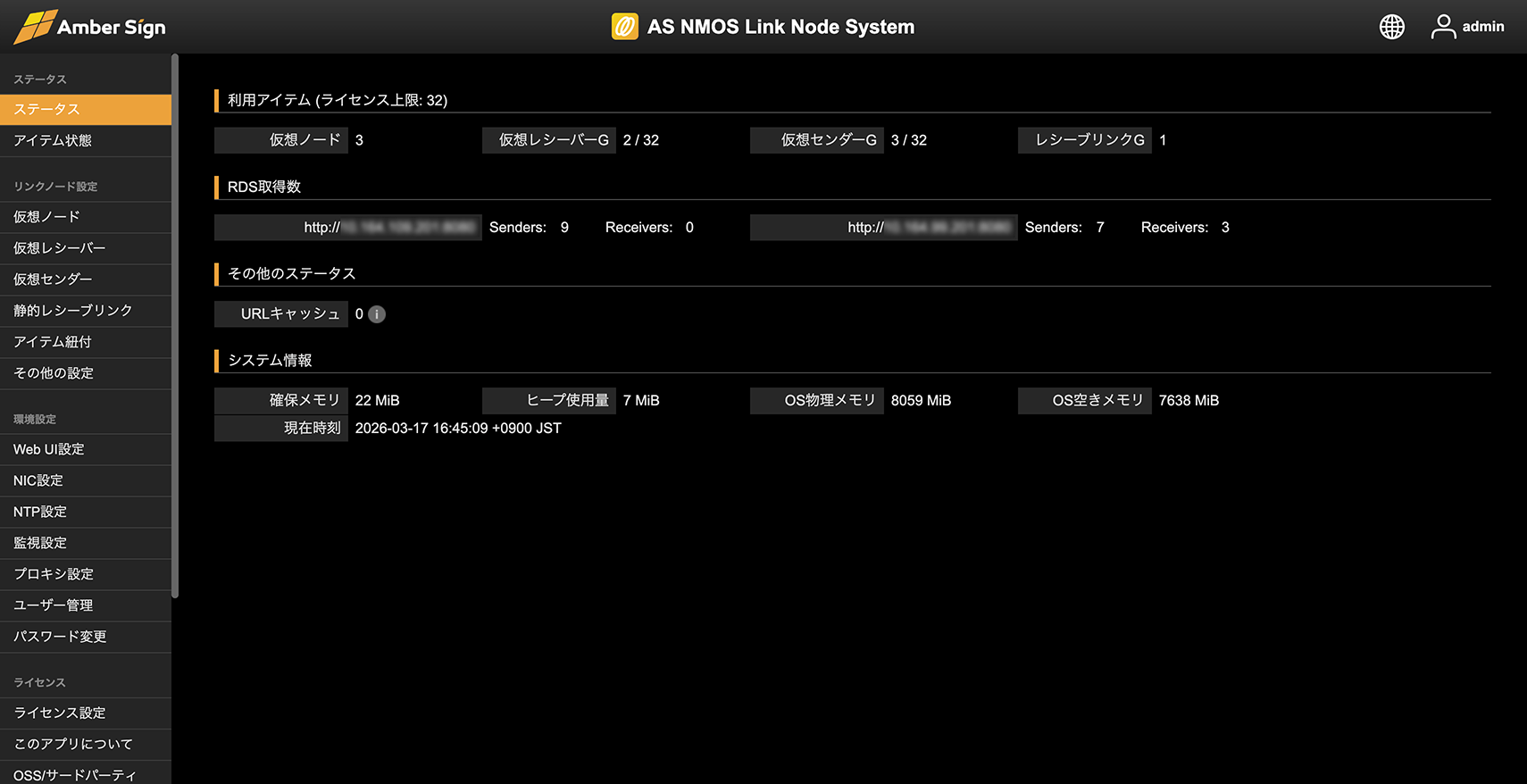

各種ステータス画面で、システムの稼働状況を確認できます。
仕様・動作環境
本製品はダウンロード販売となります。
協力会社よりハードウェア版も提供予定。
- OS
- Windows11以降(x64)、WindowsServer2016以降(x64)、MacOS12以上、Linux(x64, ARM)、RaspberryPi OS、(Docker)
- メモリ
- 4GB以上
- ストレージ
- 500MB以上の空き容量
- NIC
- 1ポート以上
- 設定画面・操作画面
- ブラウザにて設定・操作（PCまたはタブレットを推奨）
- 冗長構成
- 可（台数分のライセンスが必要）
- ライセンス
- サーバー台数分のライセンスが必要。プランにより、作成可能な仮想センダー・仮想レシーバーの数が決定されます。
